玻璃窑用耐火材料

烧结锆刚玉砖

烧结锆刚玉砖是以锆英石和氧化铝为原料,ZrO2含量一般在20%以下。锆英石和氧化铝在1400~1450℃发生固相反应,从而实现由莫来石和斜锆石构成的两相均匀分布的显微结构。该不可逆反应

订购热线: 13608687008

产品详情

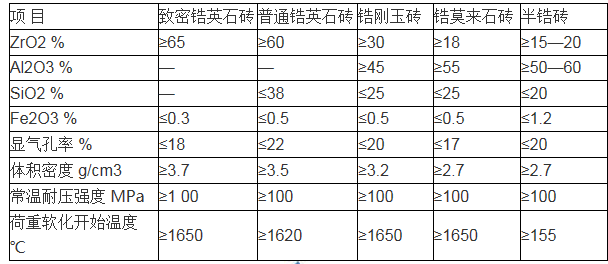

烧结锆刚玉砖是以锆英石和氧化铝为原料,ZrO2含量一般在20%以下。锆英石和氧化铝在1400~1450℃发生固相反应,从而实现由莫来石和斜锆石构成的两相均匀分布的显微结构。该不可逆反应亦被称为原位反应。反应开始温度的实测值为1397℃,1400~1425℃和1500℃。 与电镕锆刚玉相比,结构均匀无缩孔,因而它具有良好的抗玻璃液侵蚀性,均匀的膨胀性,良好的抗热震性,也不会由于玻璃相析出,造成玻璃产品缺陷,可用作池底、吊墙、胸墙、小炉、蓄热室格子体、侧墙等部位,也可以适用用各种陶瓷行业熔块炉用。 由于在反应烧结过程中产生较大的收缩-膨胀效应,导致坯体变形和裂纹,所得烧结材料只能当做半成品-预合成锆莫来石骨料用。将其破碎、成形和烧成,始得以莫来石和斜锆石为主晶相(含少量玻璃相)的烧结AZS制品。若配以烧结(或电熔)刚玉,可得三相制品。 ??为了使反应完全和玻璃相含量不超过5%,Al2O3与ZrSiO4的摩尔比应不小于1.5。有时还加入一定量的高岭土,加入的量应该符合莫来石的组成。 烧结AZS砖的显微结构特征是细小的(10μm以下)斜锆石微粒均匀地分散在主晶相莫来石和刚玉间,形成致密的结晶网络,含玻璃相极少。它有一定量的气孔(气孔率小于20%),但是没有液相渗出现象。与电熔AZS砖相比,耐玻璃液侵蚀能力较差,但抗热震性较好.



上一篇:骨料型锆英石砖

下一篇:电熔再烧结刚玉莫来石砖
